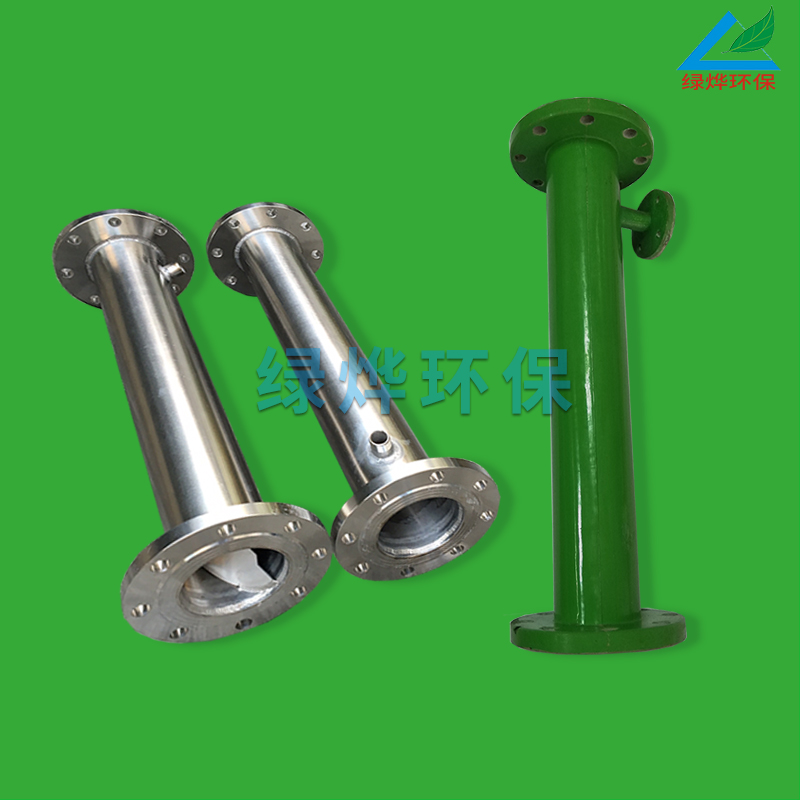

產品名稱：管道混合器

管道混合器在給排水和環保工程中對投加各種混凝劑、助凝劑、臭氧、液氯及酸堿中和、氣水混合等方面都非常有效。對提高水處理效果，節省能源，具有重大的經濟意義。

產品特點：

管道混合器具有快速高效，低能耗的管道螺旋混合。對于兩種介質的混合時間短，擴散效果達90％以上。可節省藥劑用量約20～30％。而且結構簡單占，地面積小。采用玻璃鋼材質具有加工方便，堅固耐用耐腐蝕等優點。

產品構造和作用原理：

管道混合器一般為三節組成（也可根據混合介質的性能增加節數）。每節混合器有一個180°扭曲的固定螺旋葉片，分左旋和右旋兩種。相鄰兩節中的螺旋葉片旋轉方向相反，并相錯90°。為便于安裝螺旋葉片，筒體做成兩個半圓形，兩端均用法蘭連接，筒體縫隙之間用環氧樹脂粘合，保證其密封要求。混合器的螺旋葉片不動，僅是被混合的物料或介質的運動，流體通過它除產生降壓外，它不用外部能源。主要是流動分割、徑向混合、反向旋轉，兩種介質不斷激烈摻混擴散，達到混合目的。

產品設計參數：

1. 混合器管徑按經濟流速進行選擇，一般按0.9～1.2m/s計算，管徑大于500mm的最大流速可達1.5m/s。有條件時，將管徑放大50～100mm，可以減少水頭損失。

2. 混合器節數基本組合按三節考慮，水頭損失約0.4～0.6m，也可根據混合介質的情況增減節數。

3. 混合器管內水壓按1.0kg/cm2考慮，也可根據實際壓力進行設備加工。

產品參數：

型號	公稱直徑 (mm)	管外徑 D1	法蘭盤外徑 D2	長度 L(mm)	加藥口 (mm)	流速 (m/s)	流量 (m3/h)	總壓頭損失(?h/m)
型號	公稱直徑 (mm)	管外徑 D1	法蘭盤外徑 D2	長度 L(mm)	加藥口 (mm)	流速 (m/s)	流量 (m3/h)	總壓頭損失(?h/m)
GH-50	DN50	60	165	390	DN15	< 1	< 6.84
GH-65	DN65	75	185	450	DN15	< 1	< 11.88
GH-80	DN80	90	200	498	DN15	< 1	< 18.08
GH-100	DN100	110	220	570	DN15	< 1	< 28.08
GH-125	DN125	140	250	700	DN20	< 1	< 43.92
GH-150	DN150	162	285	780	DN20	< 1	< 63.36
GH-200	DN200	212	340	1020	DN25	< 1	< 108	0.076
GH-250	DN250	264	395	1100	DN25	< 1	< 180	0.079
GH-300	DN300	314	445	1200	DN25	< 1	< 262.8	0.076
GH-350	DN350	366	505	1500	DN25	< 1	< 360	0.4
GH-400	DN400	416	565	1740	DN25	< 1	< 468	0.67
GH-450	DN450	468	615	1950	DN25	< 1	< 589
GH-500	DN500	518	670	1950	DN32	< 1.5	< 1098	0.91
GH-600	DN600	620	780	2400	DN32	< 1.5	< 1512	0.95
GH-700	DN700	720	895	2640	DN40	< 1.56	< 2160	0.98
GH-800	DN800	820	1015	3060	DN40	< 1.59	< 2880	1.01
GH-900	DN900	922	1115	3390	DN40	< 1.57	< 3600	0.99
GH-1000	DN1000	1024	1230	3750	DN65	< 1.53	< 4320	0.94
GH-1100	DN1100	1126	1340	4140	DN65	< 1.53	< 5040	0.94
GH-1200	DN1200	1228	1455	4500	DN80	< 1.60	< 6510	1.03
GH-1300	DN1300	1332	1575	4850	DN80	< 1.60	< 7641
GH-1400	DN1400	1436	1675	5250	DN80	< 1.60	< 8862	1.05
GH-1500	DN1500	1540	1785	5700	DN80	< 1.60	< 10173
